Quad Helix

 El Quad Helix es una hélice cuádruple es un dispositivo de ortodoncia para los dientes superiores que se cementa en la boca.

Es un aparato de expansión fijo soldado a seises en dentición permanente, y a segundos molares temporales en caso de dentición mixta. Su función es expandir el ancho del arco dental y desrotar molares; según el tipo de arco dental (apiñamiento o mordidas cruzadas) se diseñará un modelo diferente; con brazos anteriores, rejas soldadas, etc...

Los materiales utilizados son:

- Alambre de 0,9mm

- Modelo de estudio

- Alicate young

- Alicate de angle

- Rotulador

- Soldadora

- Soplete

- Fresa de goma

- Plata

- Fresa de Piña

- Alicate de corte

- Fresa Borrego

- Pasta abrillantar

Su elaboración

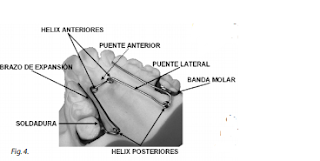

Confeccionado el primer hélix, se presenta en el modelo y se calibra el largo del puente anterior. Luego se procede al doblado del segundo. Los hélix se proyectan hacia el paladar.

Se presenta nuevamente en el modelo y se calibra el largo de los puentes laterales. Para confeccionar los hélix posteriores, éstos también se proyectan hacia el paladar siguiendo la silueta alveolar de los molares. Posteriormente se adaptan los brazos de expansión de acuerdo a los elementos que se pretenden involucrar en la aplicación de la fuerza.

Por ultimo tenemos que soldar el alambre a las bandas, utilizando la soldadora, el soplete y plata, cuando ya tenemos soldado nuestro quad helix con la ayuda de la fresa de piña intentamos quitar todos las partes que sobresalen de la banda, intentando dejar una superficie lisa e uniforme. Seguidamente con la fresa de goma le damos brillo, dejamos plana toda la superficie y por ultimo usamos la fresa de borrego y la pasta para abrillantar.

Riesgos y EPI'S

A la hora de manipular la soldadora tenemos que tener cuidado para no quemarnos, a la hora de panipular los alambre y cortarlos tener en cuenta que a la hora de cortarlo puede salir disparado.

Para protegernos debemos utilizar gafas de protección y mascarilla.

Desechar los restos de alambre en el contenedor amarillo (siempre que podamos es importante reciclar!!!)

Observaciones

Ha sido una practica muy interesante ya que aprendimos a soldar por primera vez, al principio era un poco difícil ya que nunca lo habíamos manipulado, pero al final todos hemos podido conseguirlo.
